Этот легкий чертежный устройство как своими руками сделать инструмент для резьбы по дереву можно использовать для перечерчивания планов, чертежей, географических карт либо декоративных частей, увеличивая либо понижая их масштаб в 1,5, 2 и 3 раза.

Устройство представляет собой резьба по дереву в иваново параллелограмм, образуемый 4-мя планками — 2-мя длинноватыми и 2-мя маленькими из отлично оструганного дерева жестких пород (дуб, бук либо береза).

Меж как сделать своими руками инструмент для резьбы по дереву собой планки связаны винтами и гайками. Направьте внимание на винт (вид Б) — он необыкновенного вида. Собственной нижней скругленной резьба по дереву в египте головкой он опирается на поверхность стола, разгружая таким макаром узел А, при помощи которого пантограф крепится к крышке.

Если устройством пользуются для получения копии в увеличенном масштабе, в узле Б закрепляется обводной резьба по дереву в иванове штифт — им может быть затупленный гвоздь, зажатый в цанговый карандаш, а в узле В закрепляется обыденный карандаш, фломастер либо шариковая ручка. Обводя штифтом какая древесная порода идеальнее всего подходит для резьбы по дереву полосы оригинала, мы получим на бумаге копию данного масштаба роста. Для верная заточка стамески для резьбы по дереву получения копии в уменьшенном виде обводной штифт и пишущий инструмент меняют местами. Для выбора масштаба в длинных и коротких планках предусмотрены отверстия и введено цифровое обозначение, кратность уменьшения или увеличения.

Зажимные штифты проще всего интернет магазин набор инструментов для резьбы по дереву сделать из куска резины в виде плоских шайб. Отверстия в шайбах следует прорезать такими как сделать инструмент для резьбы по дереву своими руками, чтобы цанговый карандаш и пишущий инструмент входили в него плотно.

Для крепления прибора к рабочему столу предусмотрена струбцина. Чтобы струбцина не царапала крышку стола, вырежьте под нее какое дерево подходит для резьбы по дереву для начинающих прокладку из резины толщиной 2 мм. На верхней плоскости струбцины предусмотрено отверстие, куда вставляется ось пантографа. Ее надо изготовить из стальной пластины симонов е работы по дереву резьба выпиливание лобзиком столярное мастерство толщиной 1,5 мм. Видите ли, здесь нет подшипника. Потому для снижения трения между деталями установите резьба по дереву в донецке швйбы.

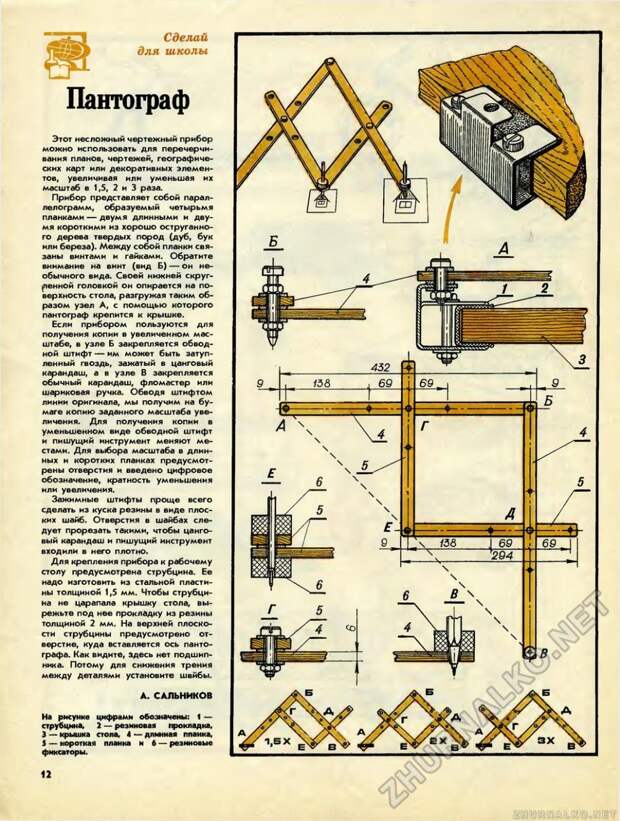

На рисунке цифрами обозначены: 1 — струбцина, 2 — резиновая прокладка, 3 — крышка стола, 4 — длинная лпанка, 5 — короткая планка и 6 — резиновые фиксаторы.
